  • Вертикальный фторированный трубопроводный насос IHG-F
Серия трубопроводных насосов

Вертикальный фторированный трубопроводный насос IHG-F

Применимая температура: -20 ° C ~ 150 ° C.

Трубопроводный насос ИХГ-Ф с фторсодержащим покрытием представляет собой вертикальную конструкцию с одинаковым входным и выходным диаметром и расположен на одной осевой линии. Рабочее колесо напрямую соединено с валом двигателя, обладает высокой эффективностью, энергосбережением и низким уровнем шума и может эффективно балансировать радиальную и осевую нагрузку, создаваемую работой насоса; Уплотнение вала изготовлено из усовершенствованного внешнего сильфонного механического уплотнения, кольцо изготовлено из глиноземной керамики, а подвижное кольцо изготовлено из наполнителя из ПТФЭ (специально оснащенного другими материалами в соответствии с особыми условиями работы пользователей), который подвержен износу. -устойчив и устойчив к коррозии, обладает хорошими герметизирующими характеристиками, что эффективно увеличивает срок службы механического уплотнения; Простая конструкция, простота обслуживания, небольшая занимаемая площадь, при ремонте и замене рабочего колеса, уплотнений и других изнашиваемых деталей нет необходимости снимать трубу. Этот продукт широко используется в нефтяной, химической промышленности, металлургии, электроэнергетике, бумаге, десульфурации дымовых газов, удалении пыли, производстве пищевых фармацевтических синтетических волокон и других отраслях.

Нет предыдущей статьи.   |   Следующий

+ Связаться с нами + Скачать каталог

Описание продукта

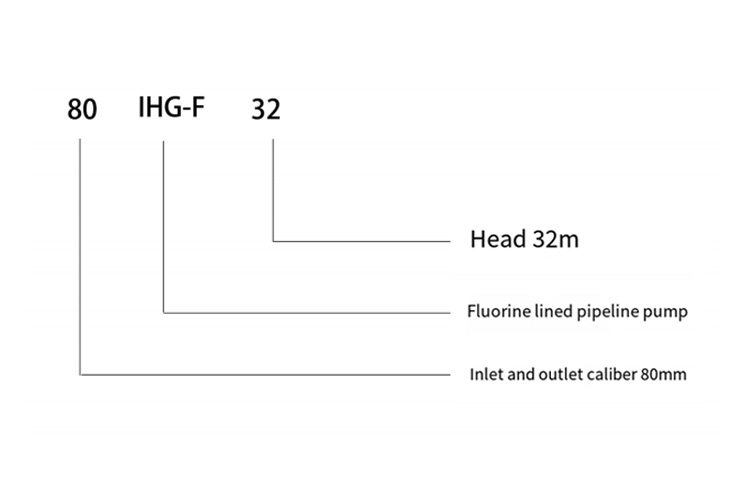

IHG-F Структура, материал и смысл модели

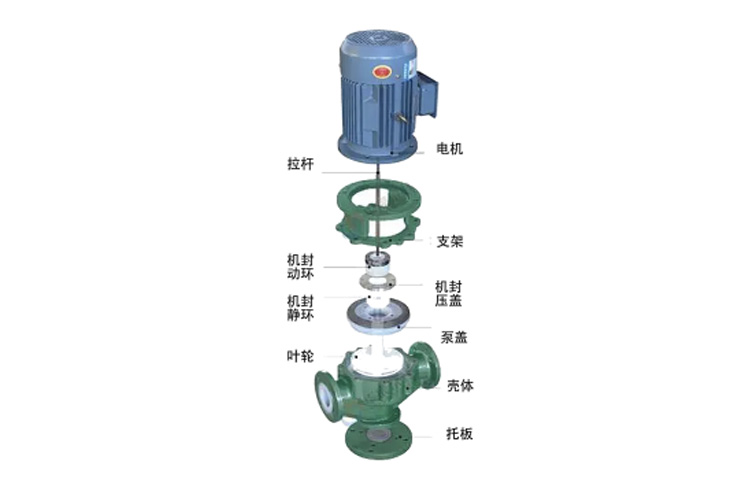

Структура и материал

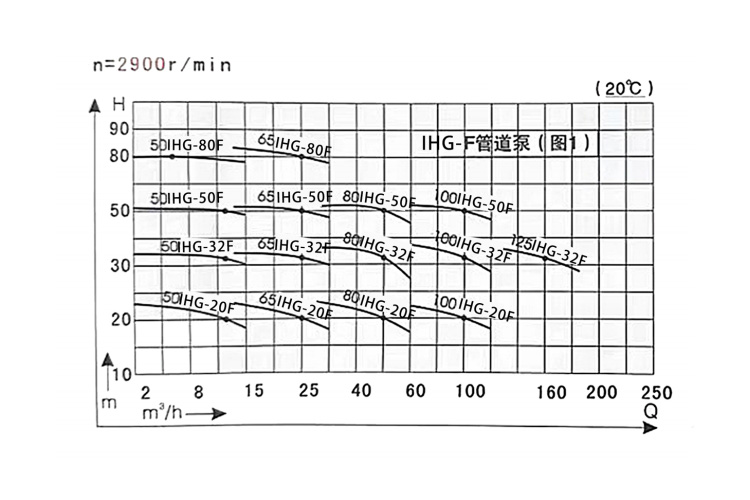

(n=2900об/мин)Диаграмма кривой производительности

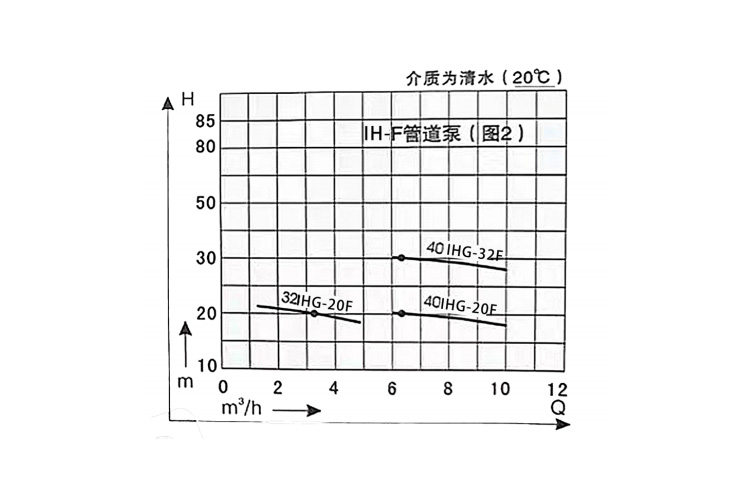

(n=2900об/мин)Диаграмма кривой производительности

Модель и техническая дата

Модель Поток
(м³/ч)		 Головка насоса
(м)		 η
(%)		 Допуск на кавитацию
м		 Вход х выход
мм		 Власть
(кВт)		 Масса
(кг)
32ИХГ-20Ф 2 20.5 15 2.5 32×32 1.1 59
*3.2 20 22
5.5 18 24
40ИХГ-20Ф 8 20 31 2.5 40х40 1.5 50
*6.3 20 30
10 18 32
40ИХГ-32Ф 8 32 31 3.5 40х40 3 82
*6.3 32 30
10 30 32
50ИХГ-20Ф
7		 22
40		 3.5 50х50 2.2 84
*12,5 20 45
15 16 42
50ИХГ-32Ф 33 33 3.5 50х50 4 88
*12,5 32 45
15 30 45
50ИХГ-50Ф 7 51 28 3.5 50х50 7.5 135
*12,5 50 40
15 49 48
50ИХГ-80Ф 7 80 20 5 50х50 11 180
*12,5 80 30
15 77 38
65ИХГ-20Ф 15 22 47 3.5 65×65 3 83
*25 20 52
35 16 57
65ИХГ-32Ф 15 33 38 3.5 65×65 5.5 118
*25 32 47
35 30 57
65ИХГ-50Ф 15 52 30 3.5 65×65 11 178
*25 50 45
35 46 42
65ИХГ-80Ф 15 82 30 3.5 65×65 18.5 220
*25 80 42
35 72 44
80ИХГ-20Ф 35 22 42 4 80х80 5.5 126
*50 20 55
60 18 60
80ИХГ-32Ф 35 33 45 4 80х80 11 180
*50 32 50
60 27 39
80ИХГ-50Ф 35 52 43 4 80х80 18.5 220
*50 50 55
60 45 43
100ИХГ-20Ф 65 22 57 4.5 100×100 11 192
*100 20 60
120 17 63
100ИХГ-32Ф 65 35 57 5 100×100 18.5 240
*100 32 62
110 26 65
100ИХГ-50Ф 65 51 54 5 100×100 30 340
*100 50 60
120 43 48

Размер установки/размер фланца

Модель Внешний вид и монтажные размеры Размер входного фланца Размер выходного фланца
ЧАС час л ж Вт Т А n-Φd С е n-Φd а б С е n-Φd
32ИХГ-20Ф 545 125 320 20 130 80 230 4-Φ18 32 20 4-М16 140 100 35 20 4-М16
40ИХГ-20Ф 580 125 320 20 130 80 230 40 21 150 110 40 21
40ИХГ-32Ф 650 135 340 20 130 80 230 40 21 150 110 40 21
50ИХГ-20Ф 615 145 330 20 130 80 230 50 21 165 125 40 21
50ИХГ-32Ф 670 145 340 20 130 80 230 50 21 165 125 50 21
50ИХГ-50Ф 755 150 424 25 160 100 280 4-Φ20 50 21 165 125 50 21
50ИХГ-80Ф 910 148 440 25 160 100 280 50 21 165 125 50 21
65ИХГ-20Ф 695 155 340 25 160 100 240 65 21 8-М16 185 145 65 21 8-М16
65ИХГ-32Ф 725 155 380 25 160 100 240 65 21 185 145 65 21
65ИХГ-50Ф 870 160 420 25 160 100 240 65 23 185 145 65 23
65ИХГ-80Ф 980 165 470 25 180 150 300 66
00		 23 185 145 65 23
80ИХГ-20Ф 735 170 420 25 160 100 260 80 23 200 160 80 23
80ИХГ-32Ф 930 170 440 25 160 100 260 80 23 200 160 80 23
80ИХГ-50Ф 945 175 460 25 160 100 260 80 23 200 160 80 23
100ИХГ-20Ф 950 185 440 25 195 140 300 4-Φ25 100 23 220 180 100 23
100ИХГ-32Ф 1020 210 470 25 195 140 300 100 23 220 180 100 23
100ИХГ-50Ф 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Понимание подробных параметров продукта
